备份相机安装指南

那是狗还是小孩?相机!

2020内存1500
FCA美国有限责任公司

如果您通过我们的链接之一购买产品,驱动器及其合作伙伴可以赚取佣金。阅读更多。

因此,您希望在您的信任内安装备份相机,但过时,乘车。好点子!这些有用的工具对汽车行业产生了这种影响,即他们现在被任命为必要的安全功能。但经销商骑行不是备份相机的唯一方法。

备份相机现在可以随时可用作任何人可以在旧车辆上安装的售后零件。在全新的车辆上,备用相机完全集成到电子设备中,因此系统的组件是隐藏的。这是安装自定义售后市场设置时的目标。

通过对汽车后部的一些调整和一些电线连接,你再也不用伸长脖子后看小蒂米是否在车道尽头练习大轮甜甜圈了。驱动器裂缝队员在这里有助于你走过这个过程。

准备好?

备份相机基础知识

估计需要时间:一小时

技术水平:初学者

车辆系统:

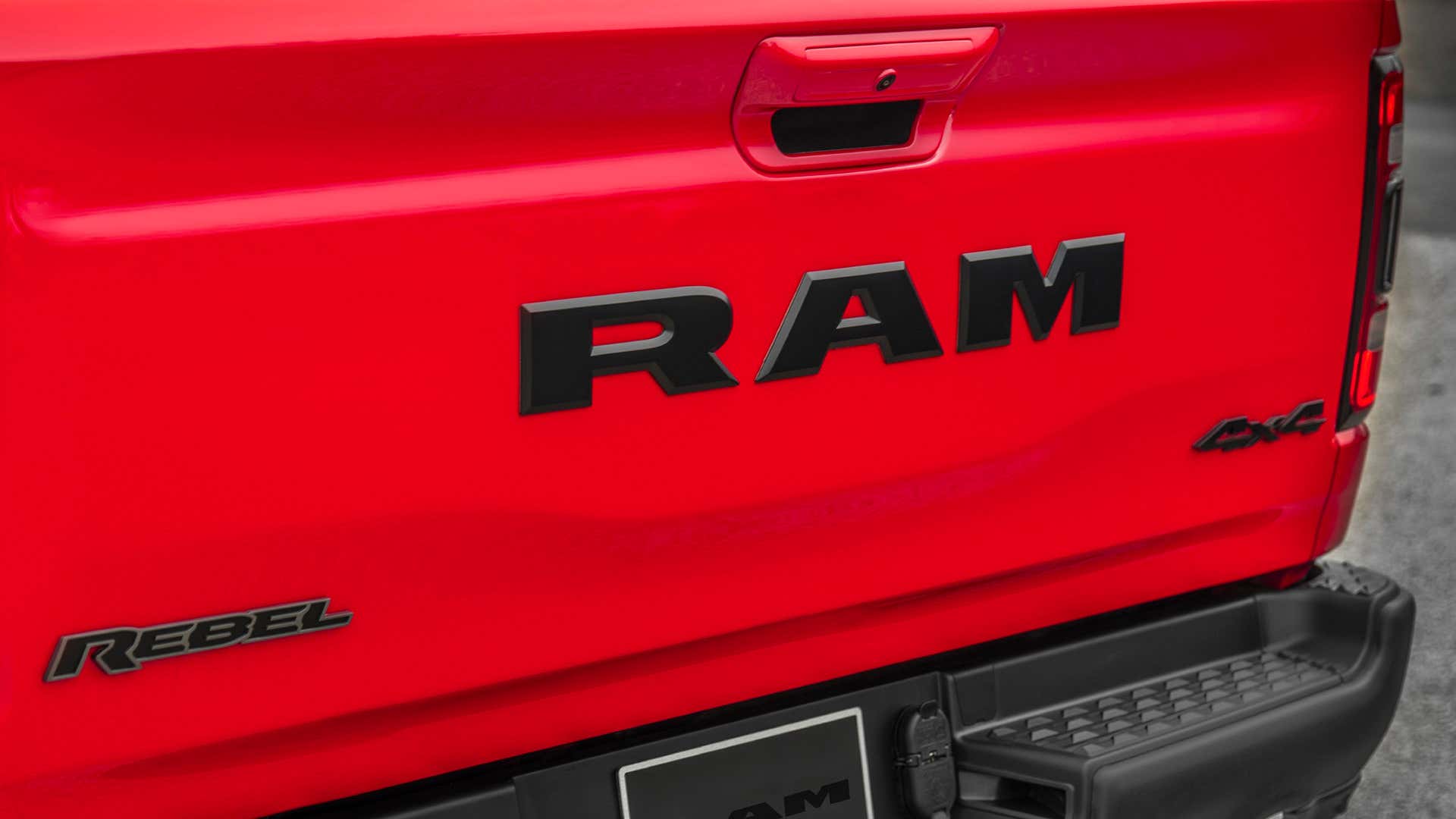

RAM反叛备用相机
内存

2020年Ram Rebel后备摄像头

什么是备用相机?

一个备份相机,当制造商内置于汽车系统中时,当车辆被反向时,从汽车后面显示一个小型的直播视图。这使司机更清楚地了解他或她后面的内容,并有助于确保Fido不会从轮胎中获得深层组织按摩。

这里列出了相机的类型,以及常用的显示器类型。

摄像机的类型

  • 支架安装请看例句:照相机与一个可以安装在汽车表面的支架相连,但又与支架分开。
  • 嵌装:一种尽可能与车辆表面融合的相机。
  • 车牌架如这架照相机嵌入在一个牌照框架
  • 牌照栏:相机以伸展的条形为中心,延伸到牌照的顶部。
  • 特定OEM:如果您有一个较新的二手车,它可能与特定部件(例如闩锁手柄)兼容,具有内置清洁工厂外观的相机。

类型的显示

  • 集成OEM:一辆汽车配有汽车的工厂单位,坐在仪表板上或仪表板上。
  • in-dash售后市场:一个添加的信息娱乐立体声带屏幕,屏幕适合与仪表板齐平
  • On-dash售后市场:可以放置在仪表板顶部的独立监视器。
  • 后视镜:内置了一个显示器后视镜.有时屏幕是镜子的一半,有时是整个屏幕。不用的时候,它看起来就像一面镜子。

有线与无线:有线备份相机需要物理线连接,从相机获取视频以显示在显示屏上。但是,无线选项使用信号和接收器方法,不需要电线。

克莱斯勒200室内
克莱斯勒

2016克莱斯勒200内饰

备份相机的安全

修理你的车可能会很脏,特别是当你在清洗你以前从未费心清理过的表面时。它也可能是危险的,因为以电的速度移动的电,会让你的节律性心跳停止。因此,你需要确保你的牛仔裤、衬衫和皮肤一尘不染,你的骨头完全完整。

整理好你的工具和装备,让所有东西都触手可及,这样可以节省宝贵的时间,让你的小宝贝或四脚助手给你带来砂纸或喷灯。(做这项工作不需要喷灯。请不要让你的孩子递给你一个喷灯。)

你还需要一个平坦的工作空间,比如车库地板、车道或街道停车场。查一下当地的法律确保你在使用街道时没有违反任何法规因为我们不会支付你的扣押费。

安装备份摄像机所需的一切

我们不是灵媒,也不是在你的工具箱或车库窥探,所以你要完成任务,需要这些东西。

工具列表

  • 容易受骗的螺丝刀
  • 十字螺丝刀
  • 修剪/面板移除工具
  • 电线剥线
  • 无绳钻
  • ⅛钻头
  • 汽车万用表
  • 线连接器,如posix - taps
  • 电工胶带
  • 拉链链条
  • 我的一个朋友

零件清单

  • 倒车摄像头
  • 线集群
  • 监控或信息娱乐设备(如有必要)
  • 橡胶索环

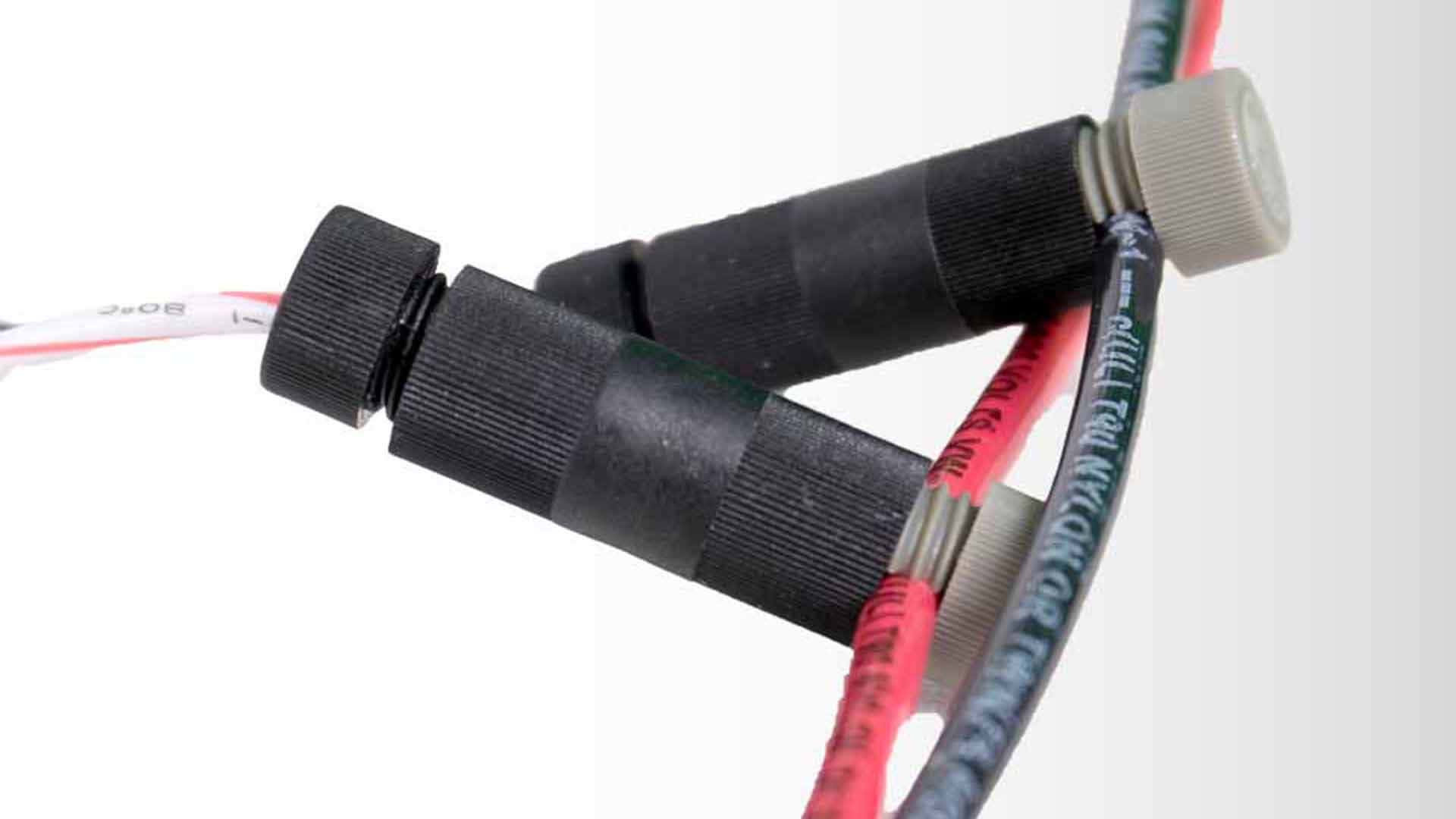

Posi-Taps
主要领导

Posi-Taps

如何安装备份相机

我们开工吧!

添加相机

  1. 确保车辆已关闭。
  2. 安全断开车辆的电池端子。
  3. 必要时删除牌照。
  4. 将摄像机放置到车辆上所需的位置。
  5. 用一个记号,标出摄像头的线碰到车辆的地方。
  6. 根据车辆的类型和摄像头的位置,您可能需要从车门、舱口或后挡板的内部部分拆卸一个内嵌板。在保险杠上,这可能是不必要的。
  7. 当你在车外钻孔时,确保没有电线、电缆或修剪件可能被损坏。
  8. 确定哪个尺寸的钻头钻一个足够大的孔,以容纳摄像机的电线和橡胶垫圈。你所需要的通常只是简单的目视检查。
  9. 使用选定的钻头,在你做了记号的地方钻一个洞。
  10. 在洞里添加一个橡胶垫圈,以隐藏粗糙的金属边缘,保护电线。
  11. 把摄像头的电线穿过这个洞。
  12. 通过提供的硬件或您单独购买的硬件将相机安装到车辆上。

开始连接安装

  1. 将提供的电线簇连接到相机电线。这将分成视频线,电源线和可能是反向信号线。
  2. 对于最清洁的外观,寻找现有的制造商接线织机,并尝试对并将接线配对并旁边。
  3. 确定相机的电源,可能是倒车灯或车牌灯。
  4. 用万用表识别光源的正负线。
  5. 将正照相机线连接到正光线和负相机线到负面。这可以用拼接或POSi-Tap连接器完成。

拼接一根电线

  1. 如果posix - tap不可用,那么您将需要将您的电线连接在一起。为了方便,我们推荐军用接头,因为它不需要焊接。
  2. 使用剥线器,握住正极灯丝,取出一段塑料涂层,露出铜线。
  3. 把裸露的铜片分成两半。
  4. 通过铜线之间的孔馈电正极摄像机线。
  5. 将摄像机正极线绕在灯丝上,以建立牢固的连接。
  6. Shrinkwrap和/或胶带连接安全和保护。
  7. 负极线重复上述步骤。

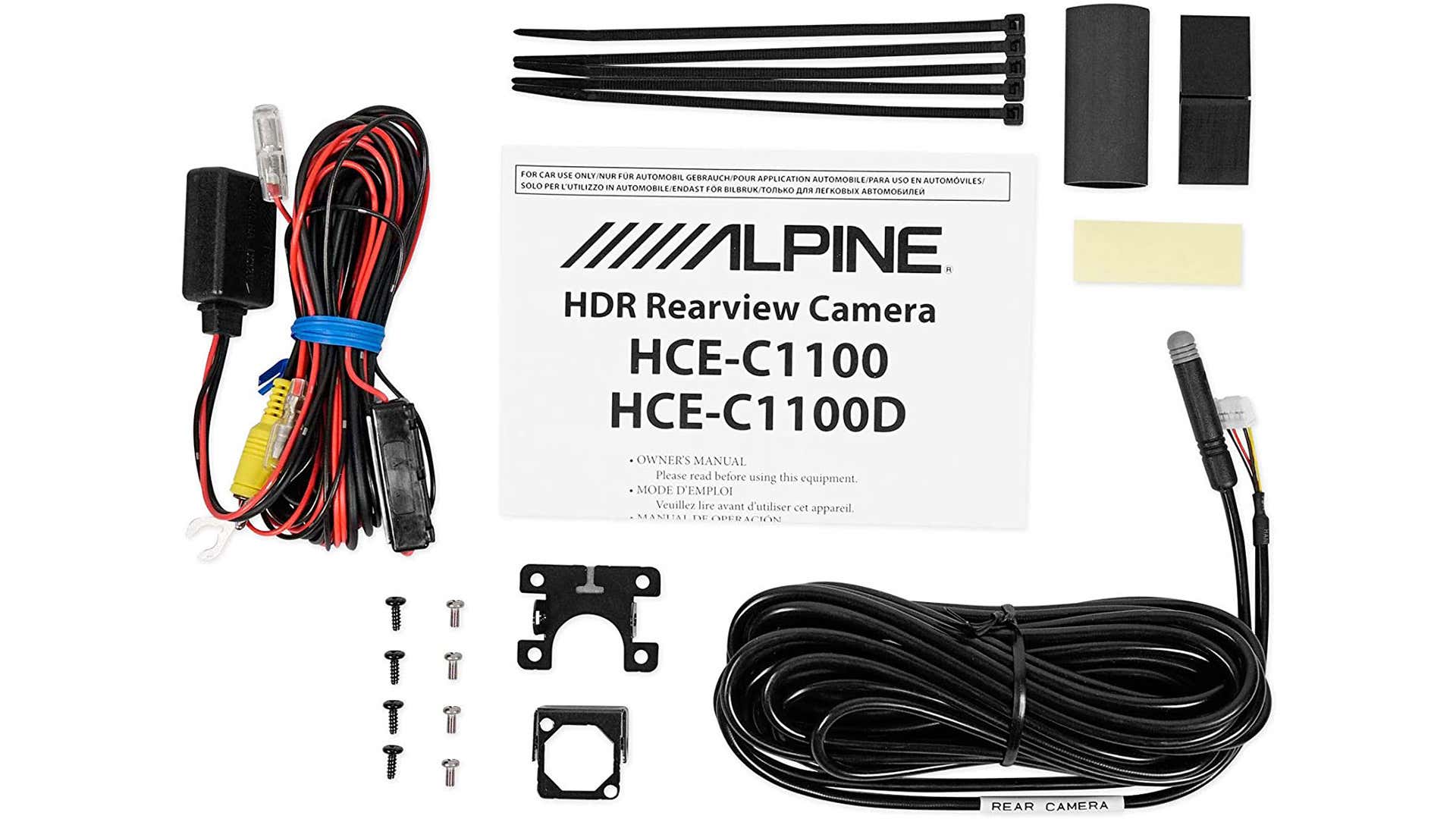

备用相机
通过亚马逊高山

ALPINE HCE-C1100备用摄像头的设备

反转信号连接

为了让显示屏显示视频,它需要一个信号来提醒系统汽车正在倒车。在某些情况下,信息娱乐单元将具有自动信号传感,检测传入视频信号的存在。如果是这种情况,请跳过此步骤。

  1. 找一个朋友,确定一个信号源——就是任何在倒车时电压为12伏的电线。人们经常使用反向灯的布线,但一些售后立体线束有一个连接内建。
  2. 使用拼接点击到信号源(重复上述步骤)。
  3. 将信号线与视频线配对并准备路由。

路由连接

  1. 根据车辆的类型,确定是否要跟踪车辆地板下的电线或通过其标题。
  2. 拆下或部分地分离任何装饰件,地毯,头条内衬或门橡胶所需的方式,以离散地运行电线。
  3. 把两根电线收起来,放到车的前面。
  4. 重新连接你已经拆除的装饰块。

连接显示

一旦监视器到位,就在仪表板上,在它的顶部或在后视镜中,是时候将其连接到电源,视频和信号线。

在某些情况下,显示器电源线可以直接连接到保险丝盒中,带有拼接适配器。

  1. 使用万用表来确定适当的位置并连接电源线。
  2. 当点火开关关闭时,确保保险丝关闭,否则连接可能会耗尽电池。

在其他情况下,电源线可以连接到现有的立体声装置。

  1. 拆下装饰片以达到立体声布线。
  2. 找到立体声的电源线。
  3. 把积极和积极,消极和消极联系起来。
  4. 将反向信号线连接到反向触发线。
  5. 连接视频线。
  6. 重新连接你已经拆除的装饰块。

包起来

  1. 安全地重新连接电池端子。
  2. 开始汽车。
  3. 将轿厢反向查看监视器是否打开或打开并显示后部视频源。
  4. 如果有用,就把车关掉。如果没有,返回到步骤并检查您的工作。
  5. 用电动胶带,拉链和魔术贴整理多余的线。
  6. 如有必要,请重新安装立体声头单元。
  7. 重新安装任何已拆除的内部部件、面板或覆盖物。

恭喜,你的车现在更安全,更现代化。

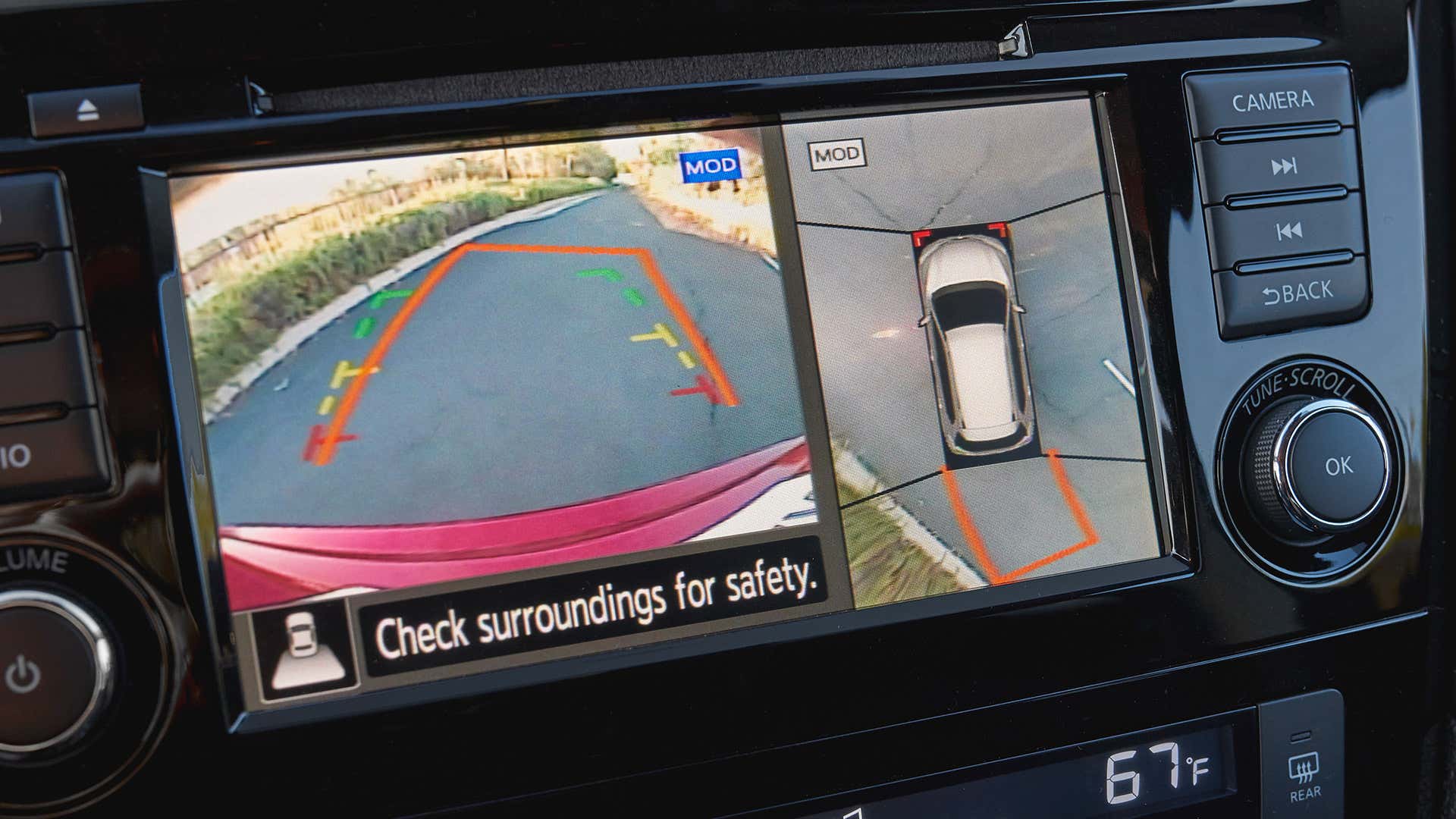

日产流氓后备摄像头
日产

2020日产流氓

提示安装备用相机

这里有驱动器专业提示用于安装备用相机。

  • 在车里拉扯缠在一起的电线会让人很沮丧,所以最好准备好工具,让这个过程更容易。用送线器或拉线器将这些电线穿过较难的地方。

多久安装一次备份摄像机?

  • 我们想说这将是一次安装,但只有傻瓜认为电子产品是永恒的。即使它能工作10年,将来你还是会想升级到画面更清晰的更好的相机。
