如何测试继电器

如果出现横盘与车辆的电气系统中,有一个很好的机会继电器惹的祸

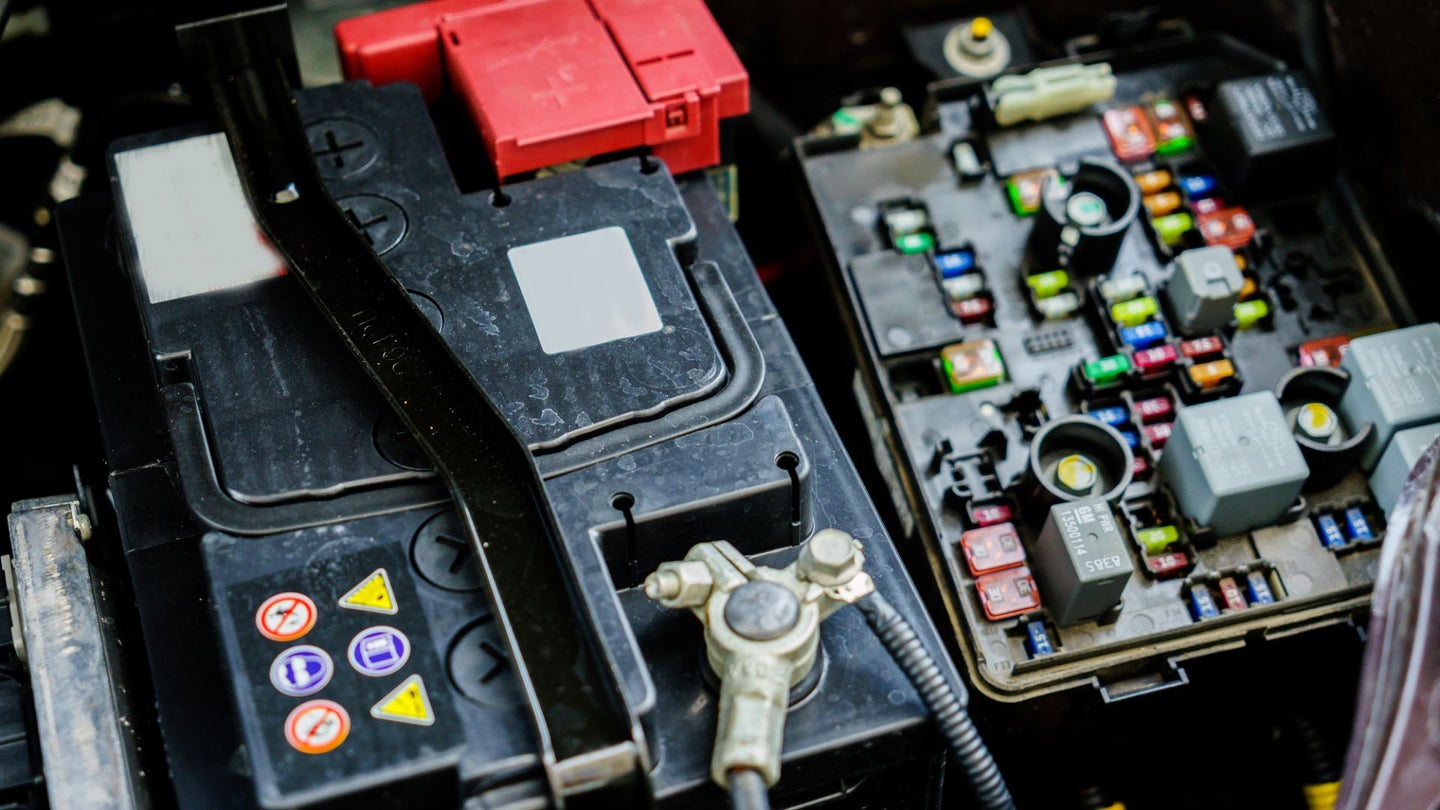

汽车保险丝和继电器盒。
Depositphotos

T.他驱动和它的合作伙伴可以赚取佣金,如果你通过我们的一个链接购买产品。阅读更多。

你的车有各种各样的电子元件,从空调到尾灯,为所有东西供电。当出现问题时,很难诊断出其中一个部件的问题,但当涉及到车辆的电子设备时,问题很有可能与继电器有关。

车辆中的几个电气部件由继电器控制。它们的功能类似于开关,让一个电路控制另一个电路,尽管电流不同。当他们坏了,重要的是要知道问题所在,以便它可以安全地修复而不损坏车辆。谢天谢地,测试继电器是一项即使是业余机械师也能完成的任务。

驱动器破解信息团队在这里提供帮助,所以让我们开始吧!

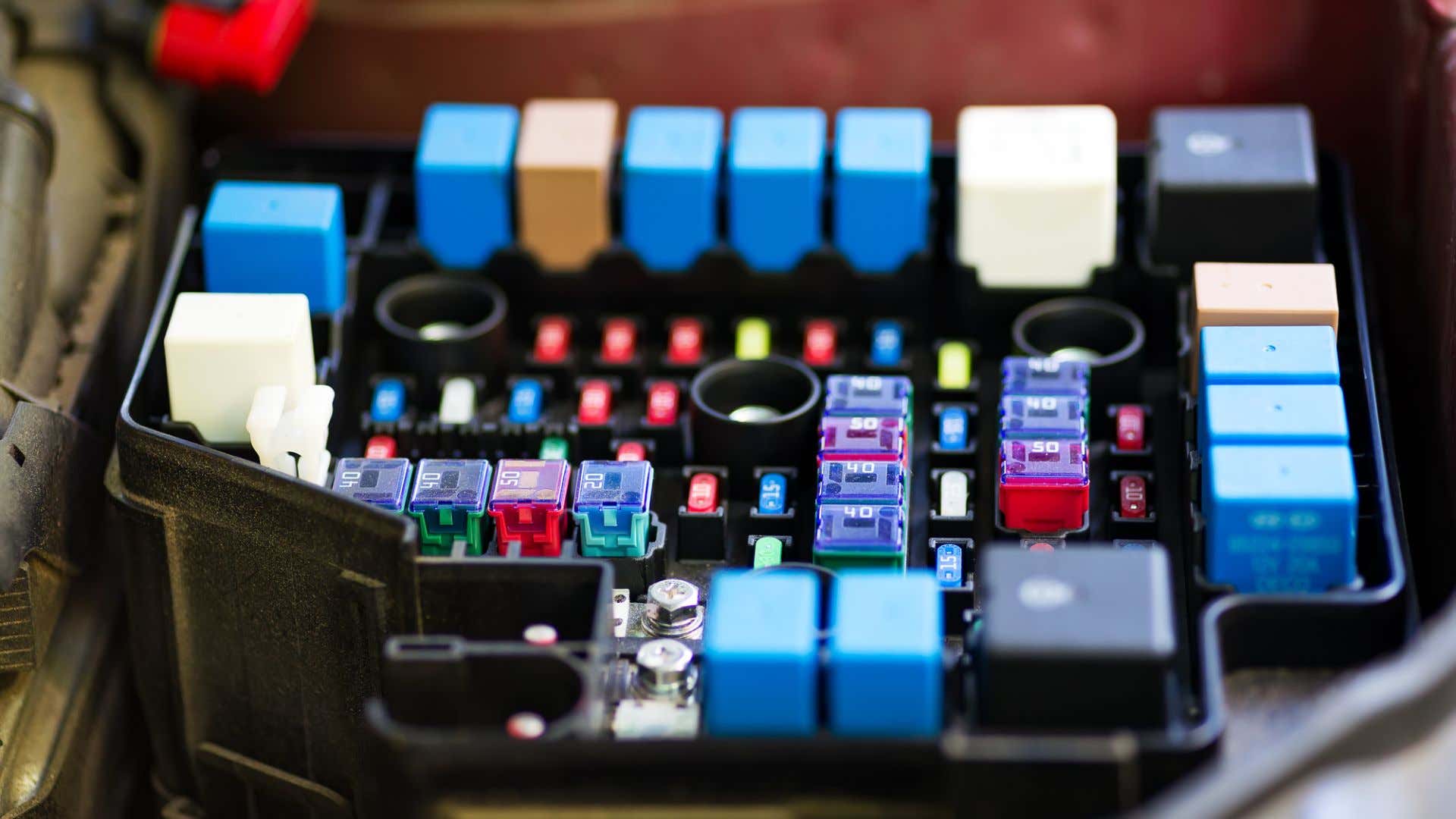

汽车保险丝和继电器盒。
Depositphotos

汽车保险丝和继电器盒。

继电器诊断基础

预计需要的时间:30分钟到一个小时,这取决于技术水平和中继位置

技术水平初学者

车辆系统与电有关的

什么是中继?

继电器可以在几乎任何车辆被发现,并在海洋和航空应用甚至使用。他们通常用于允许低电流电路控制较高的电流强度电路。继电器充当开关,从而允许低电流电路以打开高电流电路接通或断开。

例如,想象您的车辆的前照灯。如果将车灯直接连接到车辆仪表板上的开/关开关上,电流可能超过开关的容量,在某些情况下会导致电线熔化,甚至起火。继电器还可以一次控制多个系统,例如在挡风玻璃雨刮器打开时激活前照灯,或在收音机打开时延伸天线。

继电器安全

接力测试是一个简单的过程,但在安全问题上不要忽略。当使用继电器时,考虑这些因素是个好主意:

  • 如果你已经确定继电器出现故障,需要更换,这是不正常从车辆的其他部分或者在你的车库随机垃圾斌混合和匹配继电器。错误的继电器可能会导致短路或电源浪涌,可以破坏你的车辆的电气系统。
  • 小心翼翼地处理继电器,尽量避免摔落。如果继电器内部受损,所以能引起燃烧或布线融化。此外,还要避免修改以任何方式的继电器。
  • 切勿启动继电器或任何在含有易燃易爆气体如汽油或其他燃料的空间,涉及电力工作。
  • 即使你是一个经验丰富的修补匠在车库,检查您的车辆的服务手册(不是业主手册),以确定和理解线路系统和继电器。

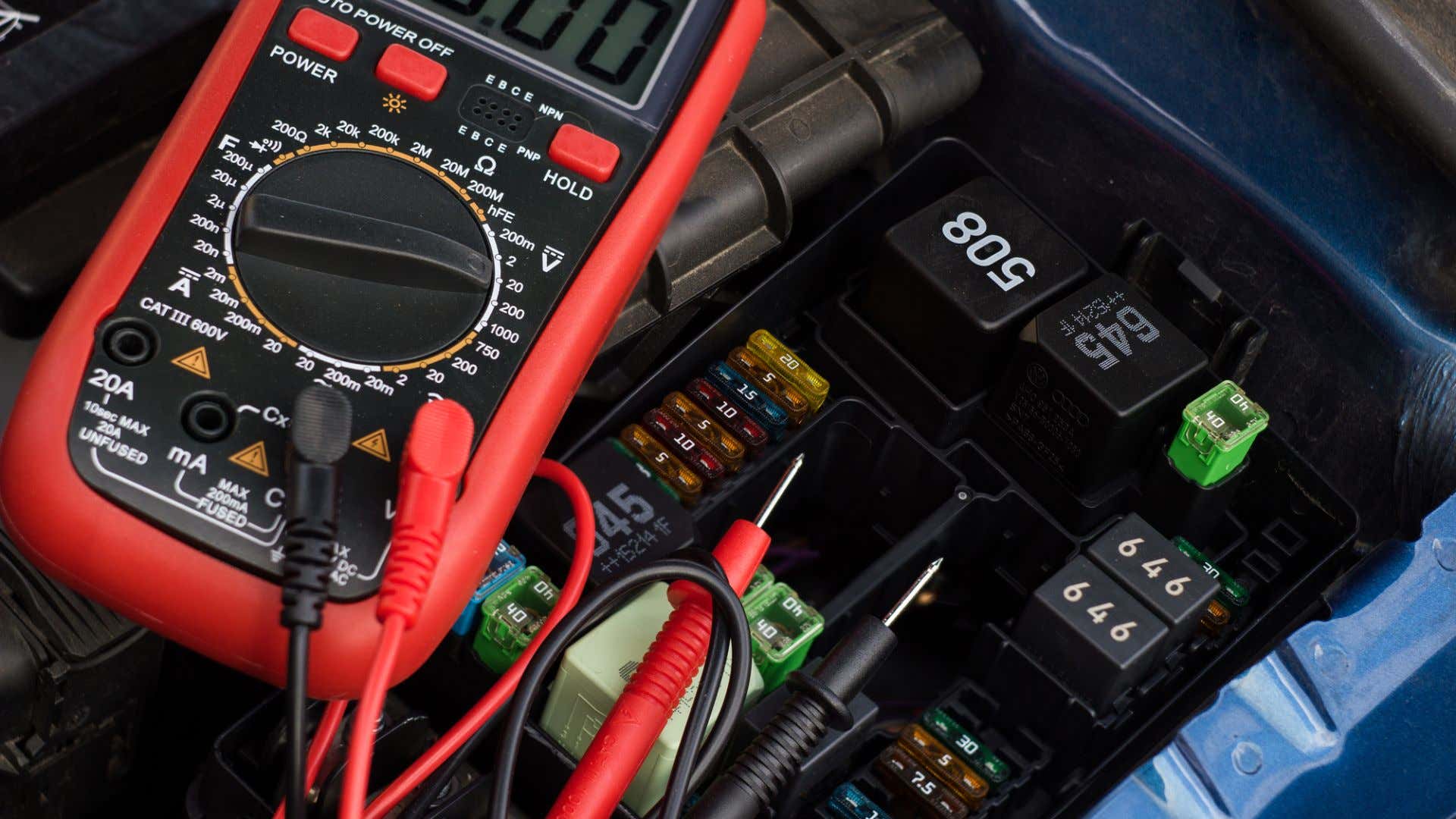

测试汽车继电器的欧姆表。
Depositphotos

测试汽车继电器的欧姆表。

测试继电器所需要的一切

检查车辆继电器是一个简单的过程,不需要整个工具箱即可完成。要检查有无故障继电器,您需要:

刀具列表:

零件清单:

整理好你的工具和装备,让所有东西都触手可及,这样可以节省宝贵的时间,让你的小宝贝或四脚助手给你带来砂纸或喷灯。(你不需要这份工作的吹风机。请不要让你的孩子手你是一个吹风机。

如果你在街上很短的车库空间和规划工作在你的车,请检查您当地的法律,以确保你没有违反任何代码。每一个国家和城市,对这种类型的东西不同的规定,如果情况南下我们不会帮助保释你的车。

下面是如何测试继电器

让我们开始吧!

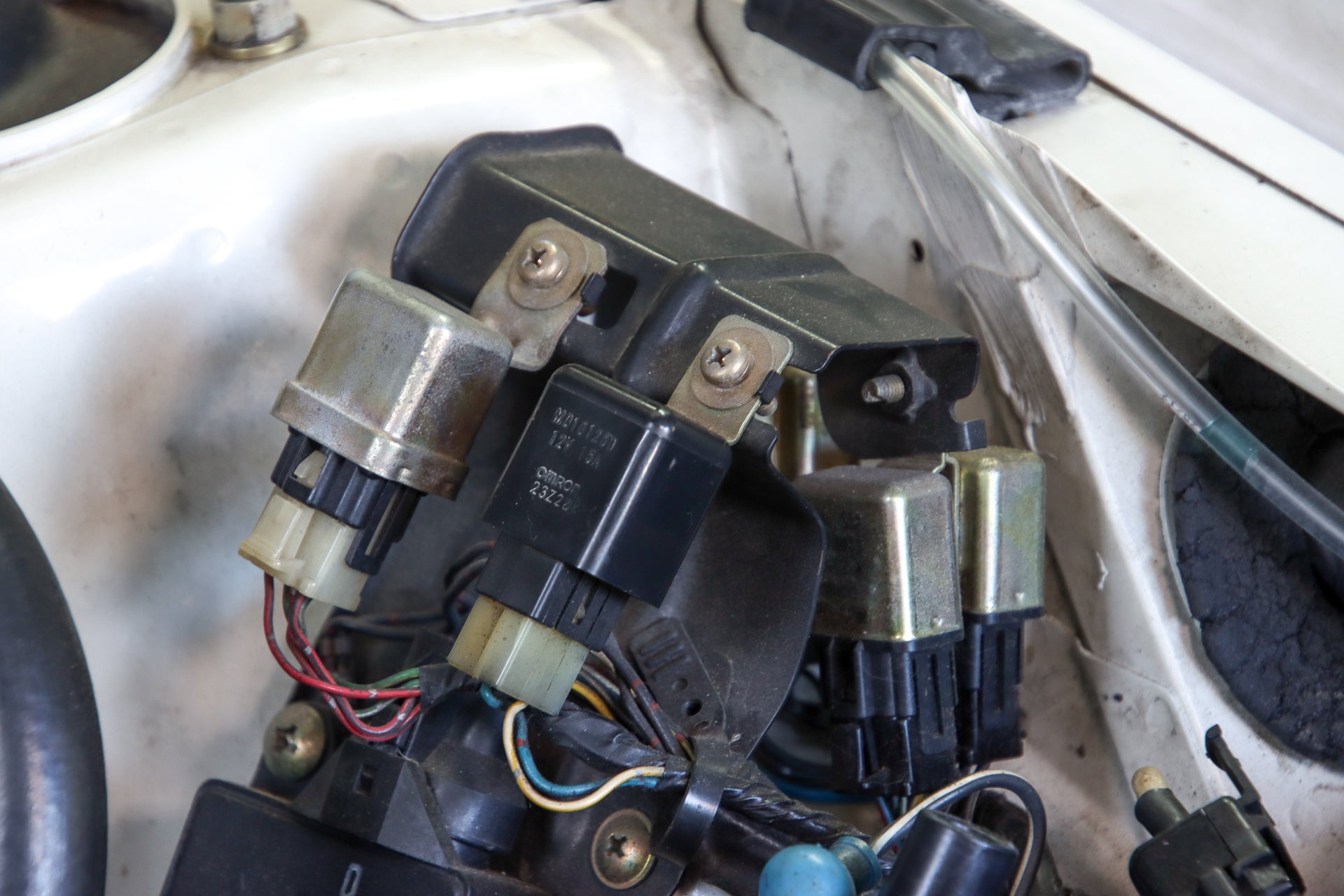

  1. 找到你需要测试的继电器。它可能位于仪表板下或发动机舱,这取决于它控制的是什么。如果你不确定位置,检查你的服务手册电气章和接线图。
  2. 测试继电器最快、最简单的方法是用已知良好的替换件将其更换。缺点是第一个继电器可能会烧坏第二个继电器。它也潜入你的钱包。继电器断开时,检查并清洁接头。

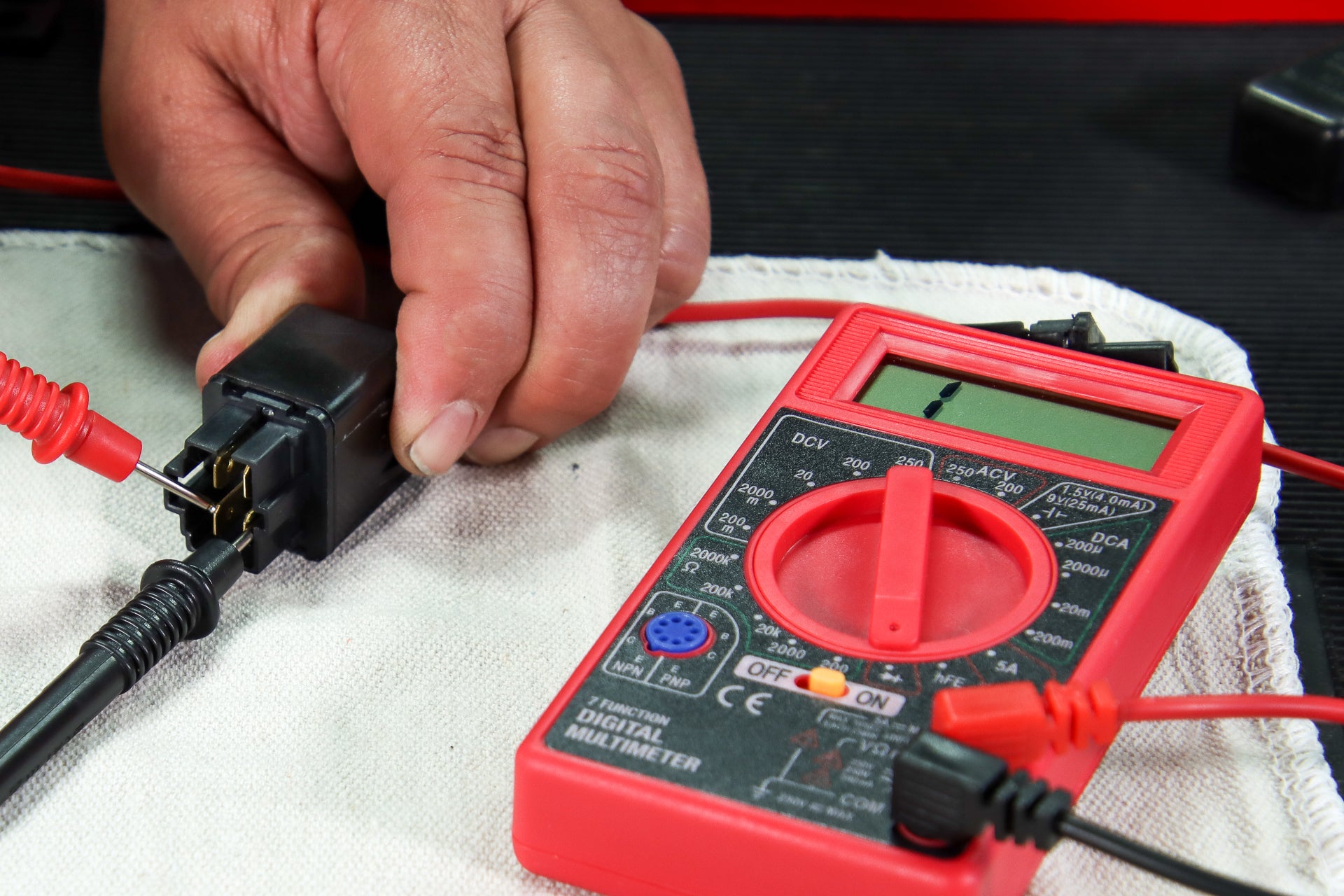

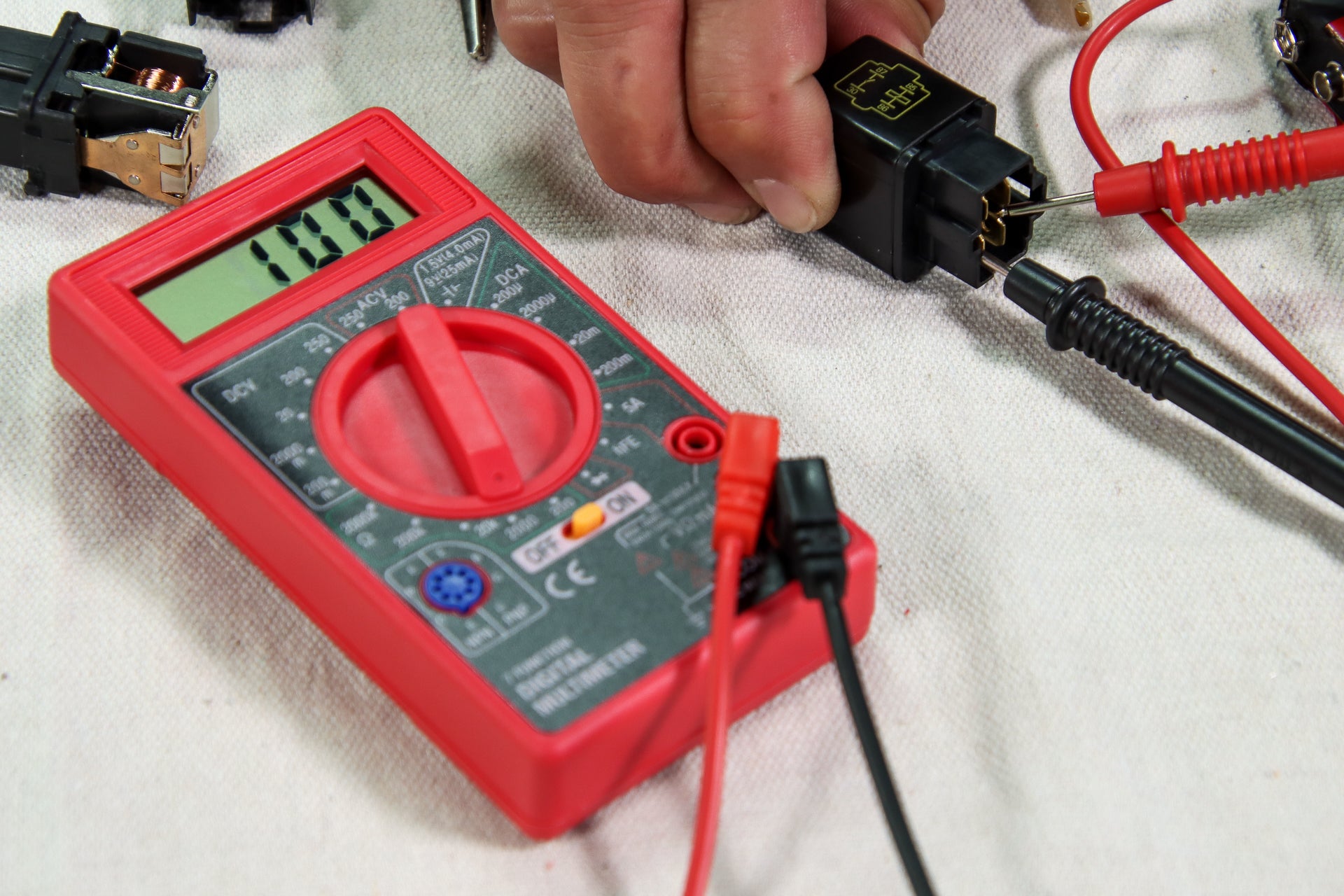

  3. 抓住A.万用表设为欧姆。触摸电磁铁线圈引脚上的导线并测量电阻。50-120欧姆的任何地方都可以。超出范围或打开意味着一个坏的电磁铁线圈绕组和时间的新继电器。
  4. 留在欧姆或连续性万用表。触摸开关上的针脚引线。常开继电器应打开读取或OL。

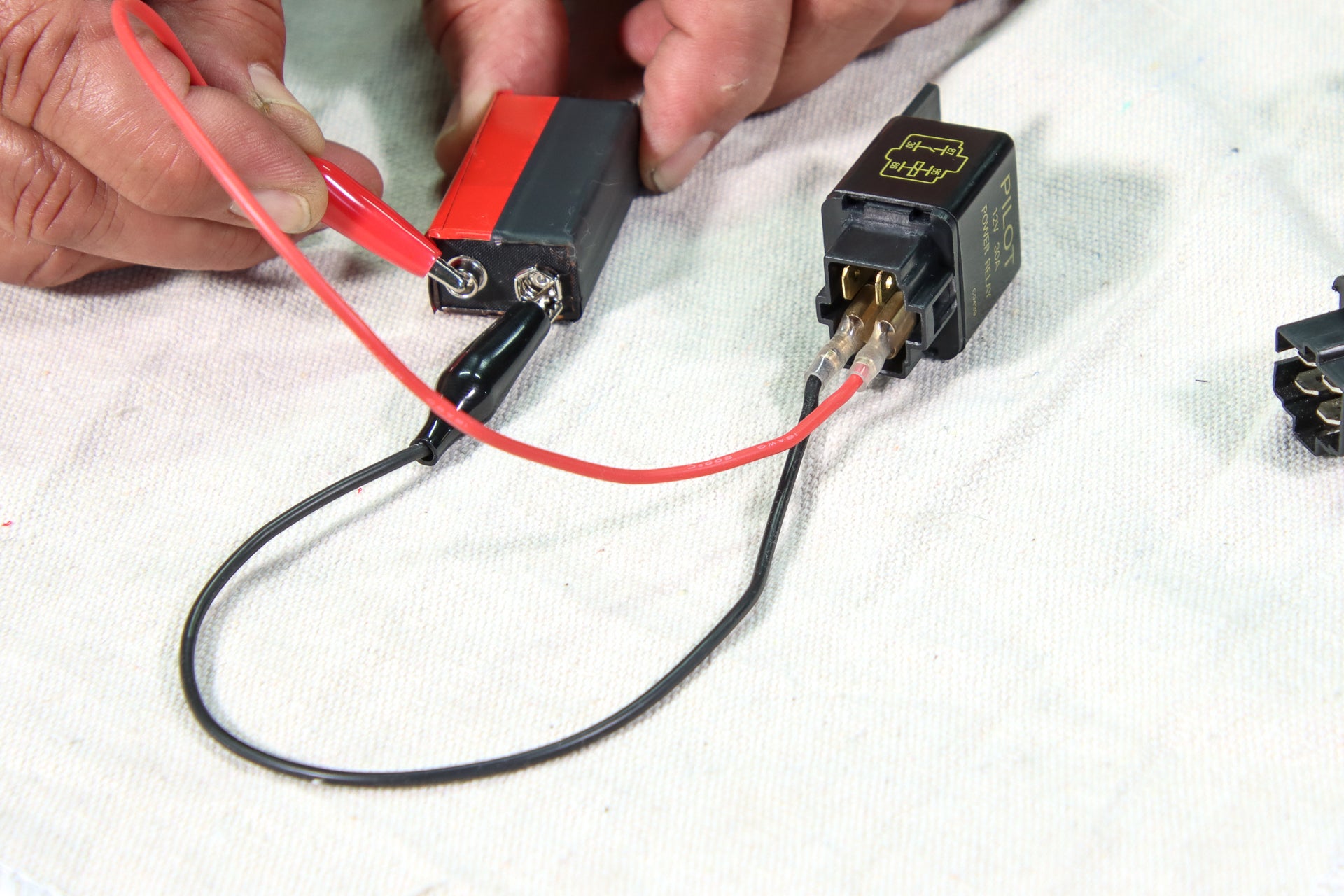

  5. 用9-12V电池穿过引脚给电磁铁线圈充电。当电磁铁线圈通电并关闭开关时,继电器应发出可听到的“咔嗒”声。在这个4针继电器上极性不重要,但它对二极管继电器是至关重要的。

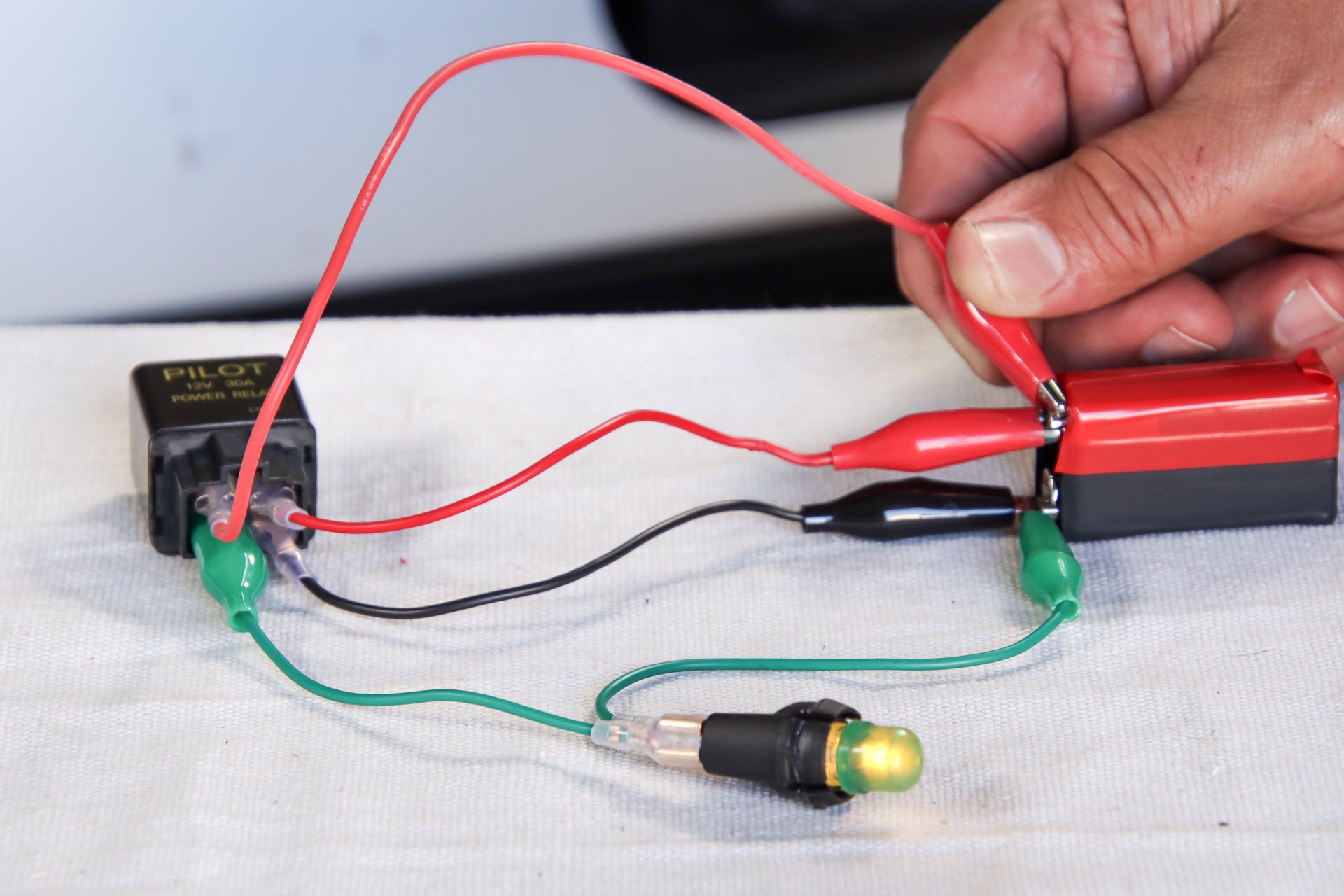

  6. 与仍然通电线圈,跳电池正到一个开关端子。连接另一开关端子和地之间的测试光。测试灯应吸取的电流和点亮。取下电池正面跳投。试灯应熄灭。

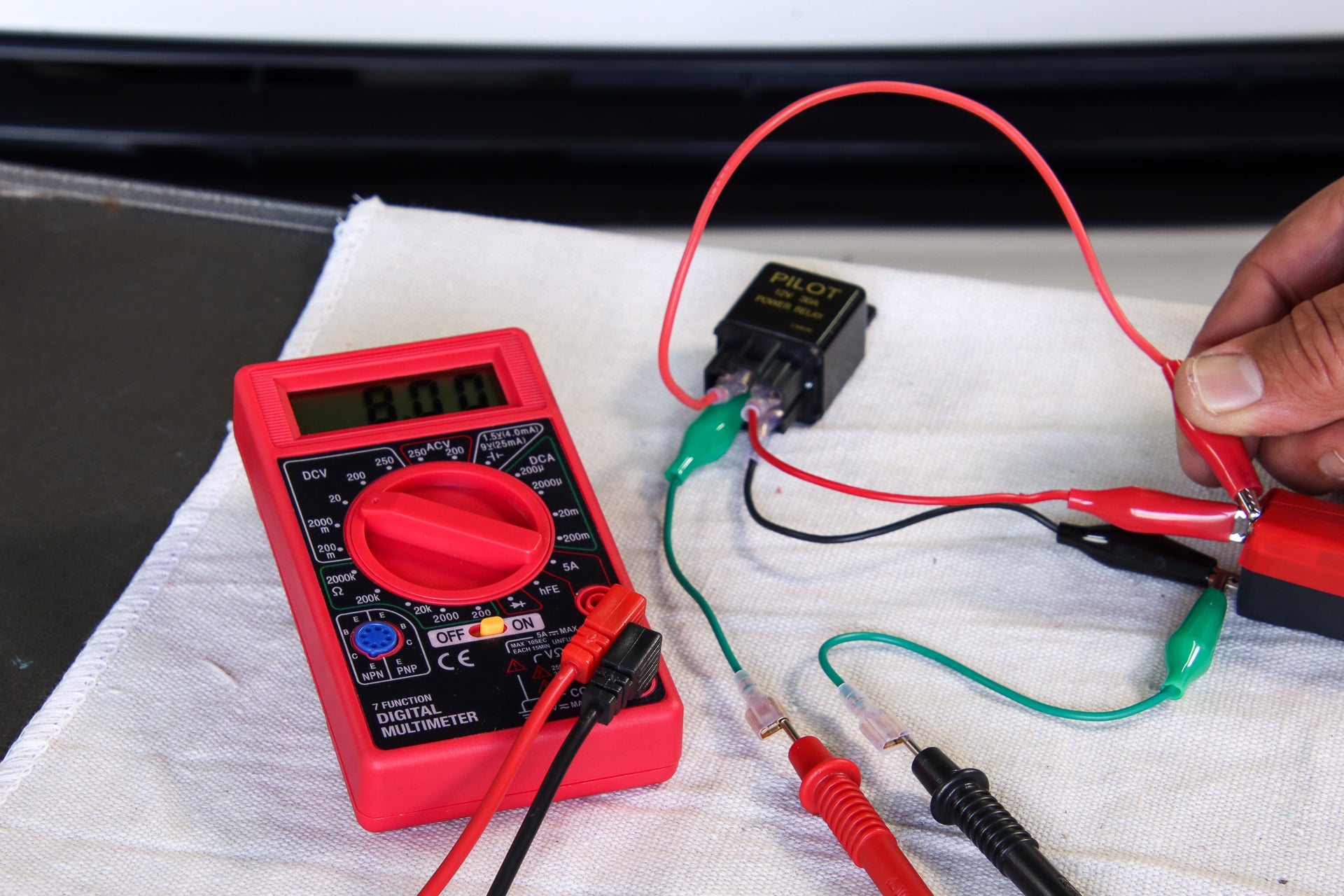

  7. 在开关处测试继电器的电压。接触点不良会导致电压下降。拆下测试灯,将万用表设置为直流电压,然后触摸开关针脚或测试灯接头上的导线,如图所示。读数应与蓄电池电压相匹配。

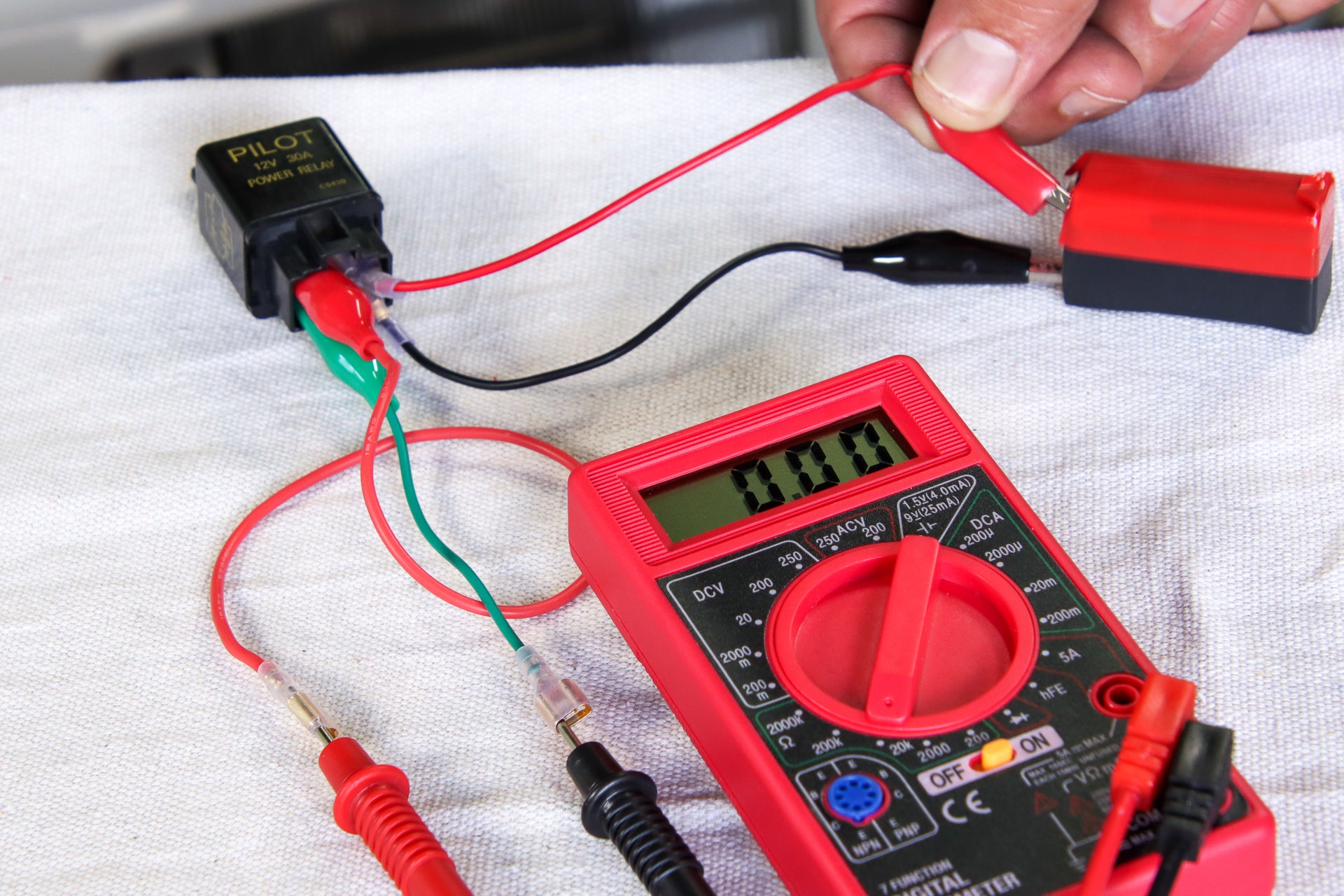

  8. 测试开关的电阻是否正确。断开正极跨接导线。给电磁铁线圈通电。将万用表设置为欧姆并测量开关针脚之间的电阻。通电常开继电器应测量接近零欧姆,常闭继电器应测量开路或OL

这是我们在图片形式的一步一步的过程。

你已经完成了!去的方式!

获得帮助测试继电器从机械JustAnswer是上

驱动器认识到,虽然我们的指南是详细的,很容易遵循,生锈的螺栓,发动机组件没有在正确的位置,或漏油到处都可能破坏一个项目。这就是我们与JustAnswer合作的原因,它将您与全球合格的机械师联系在一起,帮助您完成即使是最艰难的工作。

所以如果你有问题或者卡住了,点击这里和你附近的修理工谈谈。

测试继电器的专业提示

在这里驱动器,多年来,我们测试了继电器的合理份额,发现最简单的方法是最好的。也就是说,这里有一些来自美国专业人士的有用提示。

  • 你看,我们都希望成为一个英雄,可以以自己的方式,通过轻松完成任何任务的汽车,但有时这是最好的依傍手册。拿起你的车辆维修手册在几乎任何汽车配件商店,并定期检查。
  • 有疑问时,把它扔出去。如果你不确定的一个继电器的功能或条件,只需更换它。虽然某些类型的继电器可能是昂贵的,他们一般是实惠,它的更好的安全比遗憾。
  • 提前收集好你所有的工具。厨师和厨师把这个过程称为“mise en place”,或所有东西都在它的位置上,它帮助你专注于手头的任务,而不需要寻找工具。
  • 如果你没有一个欧姆表或测试灯,你将无法测试继电器。你可以只替换它们,但是这将是一个猜谜游戏,以继电器是否是不先试缺陷。

常见问题关于测试中继

你有问题,驱动器信息团队为您答疑解惑!

会发生什么,如果我只是忽略潜在的问题?

忽略错误操作继电器或任何旧的继电器打耳光适合会导致你的发动机罩下的大问题。如果一个继电器被错误或安装不正确的继电器,你可以最终油炸线,并可能开始你的引擎盖下起火。不太好找每小时80英里的公路上。

我可以在没有欧姆表或测试灯的情况下测试继电器吗?

不。如果您确信继电器存在问题,并且没有测试工具,那么您有两个选择。你可以谨慎地更换继电器(这是最简单的方法),或者你也可以花钱请技工为你做测试并更改继电器。

如果我的车上的继电器被隐藏或很难找到?

大部分继电器应设在可以很容易地访问的位置,但如果有一个你不确定,最好有专业的检查出来。你的引擎盖下四处盲目地会损害良好的继电器和做的过程中你的舌的数量。

为什么你一直告诉我读修理手册?不是驱动器你是这方面的权威吗?

泵刹车。我们建议你依傍车辆专用维修手册的帮助找到正确的继电器,用正确的继电器替换它,以确保你明白你在看什么。每一个品牌和型号是不同的,甚至是同一个模型可以从一年有很大的不同,以一年,因此,这是最好的为您的特定车辆,填补了国内空白指导的超级大脑在驱动器可能已经错过了。

所有车辆都有继电器吗?

考虑到现代汽车中电子设备和系统的数量,可以肯定地说,几乎所有的新车都有继电器。

测试一个继电器需要多少钱?

测试和更换车辆中继电器最昂贵的部分是继电器本身。取决于它控制的是什么,一个继电器的成本从5美元到几百美元不等。

欧姆表的价格不到20美元,而且有多种设计。高阻抗测试灯稍微贵一些,通常在20美元到40美元之间,但花费更多不一定就能得到更好的产品。

最后,跳线很便宜,价格从2美元到50多美元不等,这取决于线的长度。

特色继电器测试产品

数字万用表

高阻抗测试灯

跳线

服务手册
